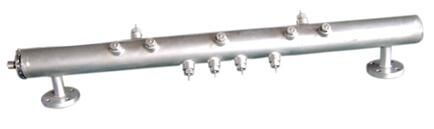

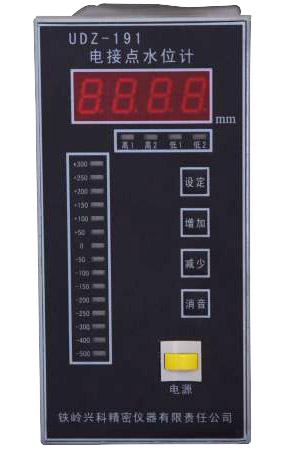

UDZ--191系列電接點水位計是我單位最新研制的智能型儀表，由控制盤和測量筒配套組成，測量筒上的電極安裝位置與控制盤上的發光管顯示位置對應，控制盤在控制室顯示水位計狀態，并在水位異常時進行聲光報警和聯鎖控制。該儀表可廣泛用于鍋爐、水箱等各種不同壓力的水容器上。

    本儀表的控制盤采用了新型單片機和大規模集成電路，可進行智能分析及判斷，具有性能穩定、工作可靠、維修方便等優點。本儀表主要具有以下功能：

    1、數碼管和變色發光二級管兩種方式醒目直觀的顯示水汽位置，發光二級管顯示綠

表示水相，顯示紅色表示氣相，數碼管顯示的水位數字與發光管顯示的水位刻度讀數一致。

    2、可設置4個報警點，并在面板上用發光管顯示對應狀態。

    3、報警狀態時具有消音功能。報警點具有220V、3A報警接點信號輸出，可供其它報警電路使用。

    4、具有4-20mA信號輸出，供用戶對接記錄儀或計算機用。

技術參數

1、電源電壓：220V±10%、50HZ。

2、二次儀表工作環境溫度：-10~45℃

3、繼電器輸出接點容量：220V3A（報警時接通）

4、整機功率：10W

5、開孔尺寸：76×152mm2（寬×高）

6、測量電極位置：0、±25、±50、±75、±100、±150、±200、±250、±300（或按用戶要求）
